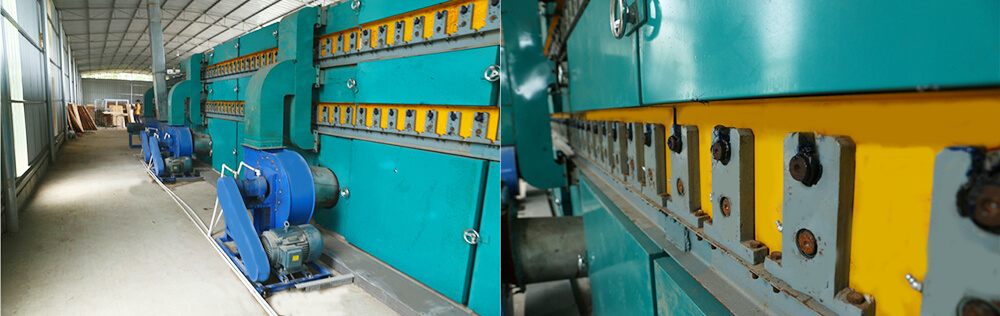

單板烘干機內部為鋼結構，傳送帶為8目鋼絲網。箱內有6層傳送帶，每層傳送帶長8m，寬2.15m.傳送帶與枯燥機箱內壁有0.05m的間隙。蒸汽通過熱交換器發生的枯燥空氣由風機從底部向上分層吹出，單板烘干機進風風機口測量點分布數學模型及核算辦法2.1數學模型及控制方程2.1.1模型的簡化本課題的模仿對象是多層帶式枯燥機烘箱內熱風風速分布問題，模仿的區域劃定為多層帶式枯燥機的烘箱。

烘箱內熱空氣的速度分布是個三維問題，所以對烘箱表里結構樹立笛卡坐標。忽略傳動、固定等部件的阻止作用。因為考慮的是枯燥機在安穩運行時的風速分布，所以可以近似看成是定常問題。核算空間內熱風穿過物料層時選用FLUENT里的多孔介質模型核算。單板烘干機控制方程的確定在多層帶式枯燥機烘箱內風速場的數值核算過程中，假定烘箱內的湍流活動符合k-e湍流模型，并在近壁處用壁面函數法。在以上假定的基礎上，以下兩個方程構成了多層帶式枯燥機風速場數值核算的控制方程湍流能量耗散方程：來標明湍流情況，以下是相關參數核算式。其間，為湍流平均速度，1為湍流強度。

其間，ReM為按水力直徑DH核算得到的雷諾數。關于圓管，水力直徑Dh等于圓管直徑，關于其他幾許形狀，按等效水力直徑承認。其間，Cp取0.09./為湍流長度標準，按下式核算：這兒，L為相關標準。關于充分發展的湍流，可取L等于水力直徑6.長和寬分別為A和B的矩形管道，其當量直徑按下式核算：表1模仿的距離條件設置及其具體參數距離距離類型參數設置進口速度風速：7m么垂直于進風口平面=2.44m2/s出口壓力表壓：0Pa物料層多孔介質1/a= 2.2.2物料層將物料層視為多孔介質，空氣穿過物料層以及在物料層中活動看成是多孔介質內的活動。多孔介質的模仿是通過在流體活動規范運動方程中添加一個運動源項來完結的7.此源項由粘性丟掉項和慣性丟掉項兩部分組成。

希望以上關于單板烘干機設備烘干技術的信息能幫助到大家，謝謝。
